Máquina de empilhamento e empilhamento automático de placa AGM para bateria de chumbo ácido

Máquina de empilhamento e empilhamento para uma bateria VRLA de tamanho grande

Especificação da máquina de envolvendo e empilhamento da AGM:

1. O equipamento é adequado para envolver e empilhamento de baterias de tamanho médio de 6V-12V e 12V 40AH a 200AH.

2. É adequado para o envolvimento e empilhamento do separador da AGM.

3. O principal sistema de controle do equipamento adota o tipo programável e replicável por modelo (o tamanho do mecanismo é ajustado ao ajuste manual) e o modo de dobragem do separador de camada dupla pode ser selecionada.

4. Eficiência: A velocidade máxima de envolvimento é de 55 a 60 placas / min, a velocidade máxima de empilhamento é de 120 placas / min ± 10 placas, 2 - 3 operação de mão -de -obra

5. Escopo do uso de placas: Adequado para perfuração e placa de fundição, tamanho da placa: largura 108mm-160mm;

Altura: 110mm-200mmï¼ espessura: 1,7 mm-3mm

6. Tamanho do equipamento 8000mm (l)*1800mm (W)*2000mm (h) ã

7. Peso .. 2000kgã

8. Fonte de alimentação padrão: 380V de quatro fios trifásicos, 50Hz;

9. Demanda de energia: poder: ≤3,5kw

Ar comprimido: ≥0,5MPa

Pressão de vácuo (máx): 50kpa

10. Componentes elétricos: marca Schneider;

PLC, tela de toque: Mitsubishi;

Cilindro: Japão SMC ou Japão CKD;

Conversor de frequência: marca Mitsubishi.

11. O equipamento é fornecido com uma porta de conexão de tubo amigável ao ambiente

12. O equipamento inclui a função de palhamento de filme.

(Ele contém 1 conjunto de kit de ferramentas para placa de tamanho único no processo de palhamento de filme, dependerá do tamanho da placa)

Máquina de empilhamento e empilhamento para bateria VRLA de tamanho pequeno

APLICAÇÃO: Usado para pequeno tamanho de bateria de chumbo com chumbo e empilhamento com separador AGM.

Recursos funcionais

1. O projeto da estrutura da máquina é razoável e compacto, e a eficiência de trabalho é alta.

2. A máquina pode atingir o corte de comprimento fixo contínuo do separador AGM rolante, quando o modelo da bateria muda, apenas de acordo com a largura da placa, a alteração do modelo pode ser alcançada ajustando a alça rotativa, conveniente e rápido (apenas 15 minutos para substituir o modelo da bateria).

A configuração digital da HMI, de acordo com a espessura da placa positiva e negativa, pode definir a distância de alimentação, o comprimento do corte da AGM, o número de empilhamento de placas positivo e negativo e outros parâmetros.

3. A máquina adota o projeto de vedação de isolamento, o design da coleção de poeira é a coleção de gavetas do tipo funil, a proteção ambiental-ex-exaustão adota o tipo de pressão negativa do tipo na pressão, conforme o padrão de proteção ambiental

Parâmetro técnico

1. Faixa de placa adequada (alcance de aplicação de placas largas)

Nota: Alterar o modelo da bateria precisa apenas de acordo com a largura da placa, ajustando a alça rotativa pode ser alcançada, conveniente e rápido

2. Eficiência de envolvimento (capacidade/hora)

Modelo

12v/7ah 4+5-

12V/12AH 7+8-

12V/20AH 4+5-

90ï ½ baterias

70ï½ 80 baterias

80ï½ 90 baterias

3. Taxa de perda de placas: 1 ‰

4. Dimensão: L 2060mm * W 1760mm * h 1850mm

5. Precisão da AGM de comprimento fixo: ≤1mm 6. Dimensão do rolo AGM: diâmetro externo máximo de 800 mm, diâmetro interno 76mm;

7. Poder de entrada: fase única 220VAC, 50Hz Power total ≤1,0kW

8. Fonte de ar de entrada: 0,5ï ½ 0,6mpaã 0,2m³/min

9. Tempo de substituição do rolo AGM: ≤1min

10. Diâmetro externo da interface do tubo de escape ambiental: 110/220mm (diâmetro externo da interface pode ser configurado de acordo com os requisitos do cliente)

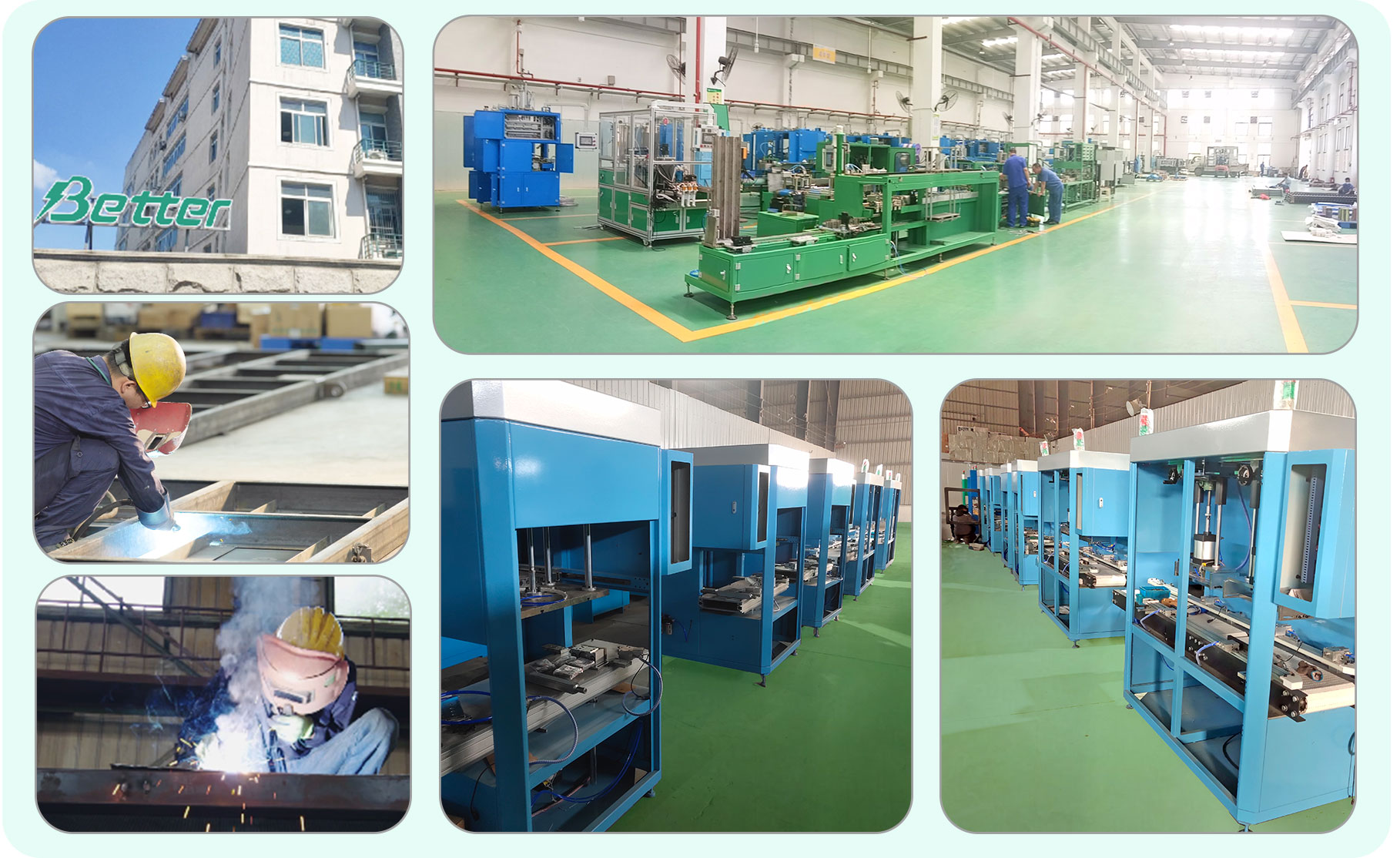

Exibição de fábrica
