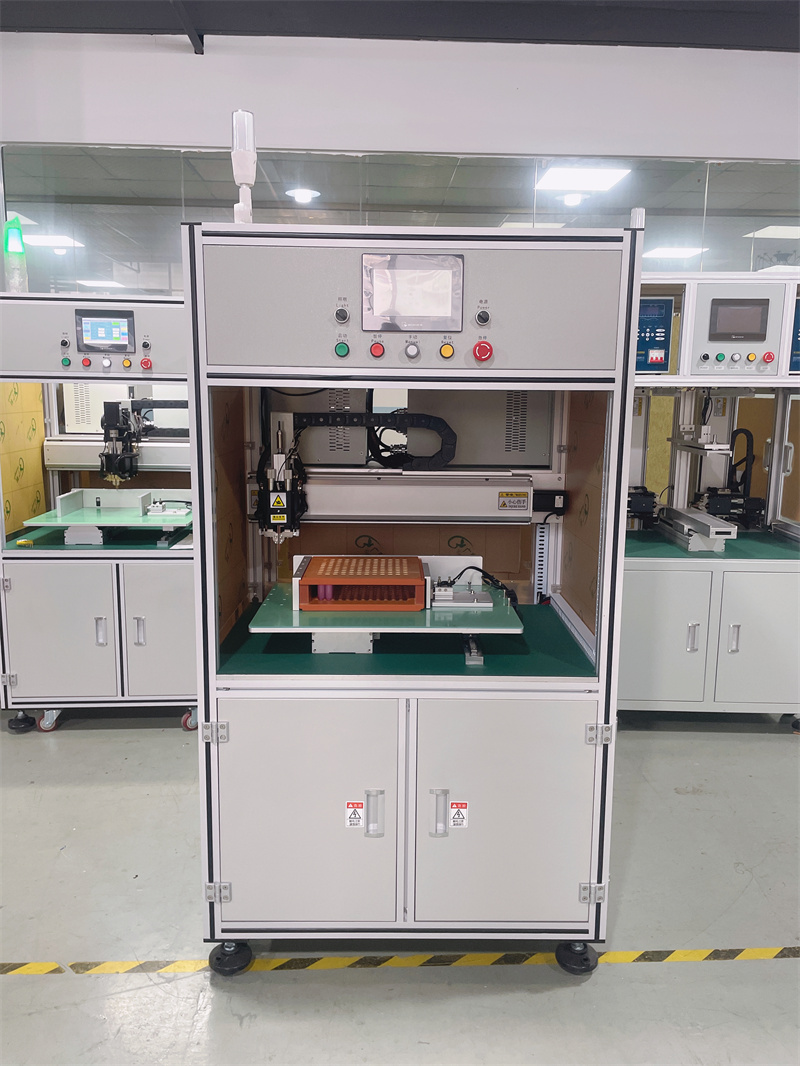

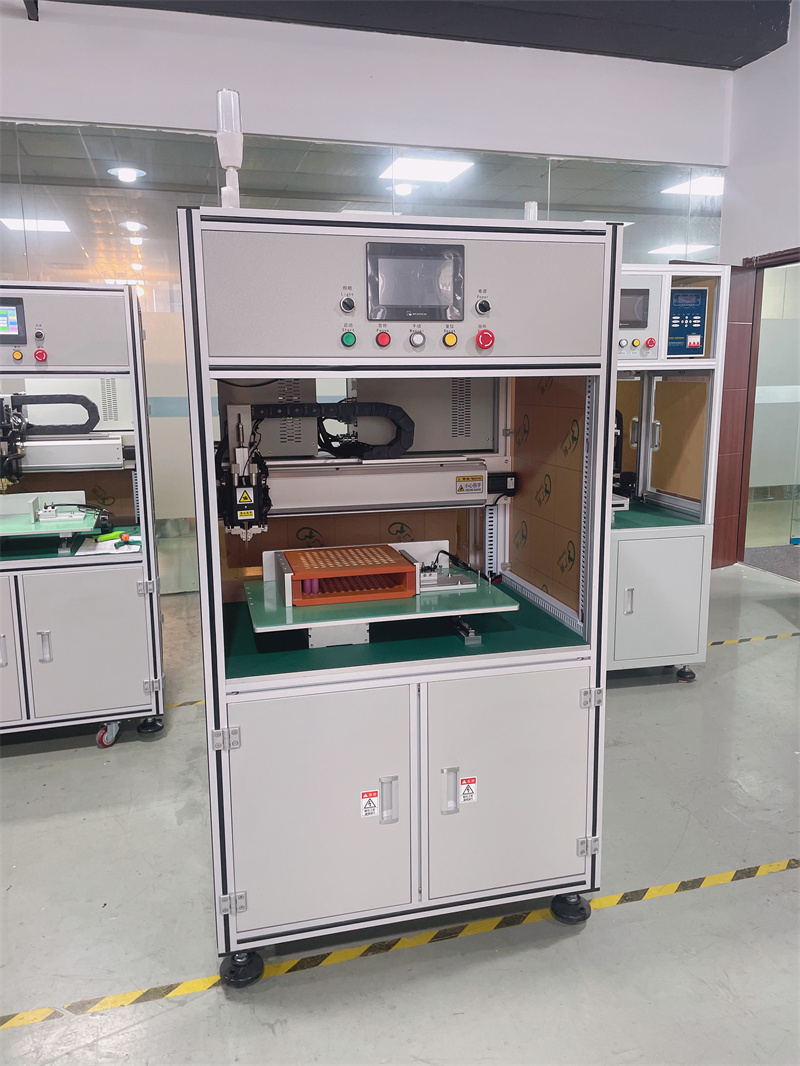

Máquina de soldagem de ponto automático pneumático para o conjunto de bateria
Descrição

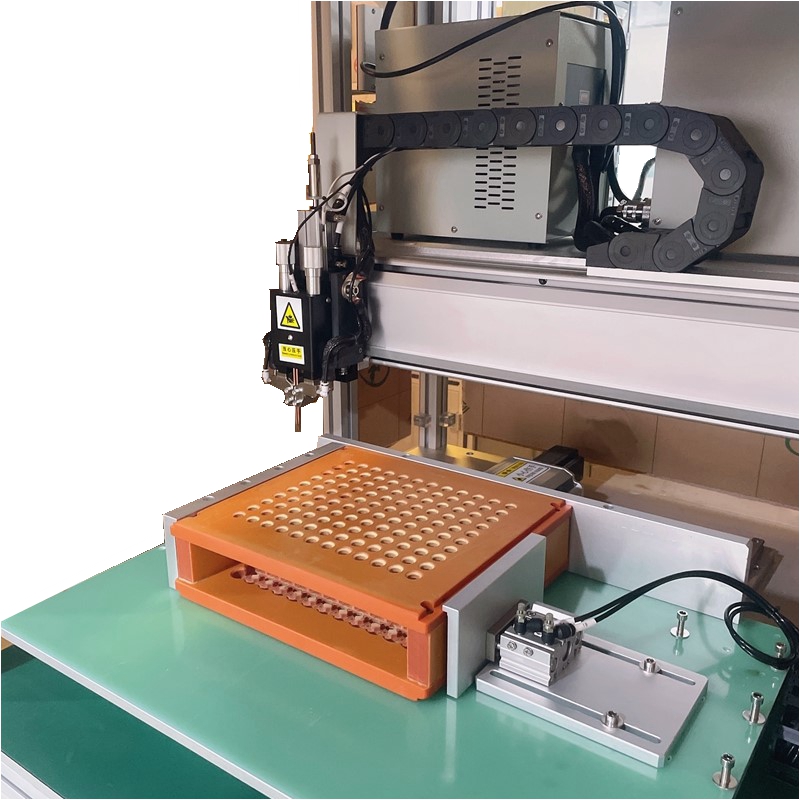

O soldador de manchas de bateria automática é uma plataforma geral de tecnologia de processamento automático baseado no CNC, que pode ser combinado com a linha de produção do grupo de bateria de lítio, Soldagem e montagem de manchas de bateria adequadas na fábrica.
Comparado com a máquina de soldagem à vista manual, a eficiência e a precisão da soldagem foram bastante aprimoradas.
Características
1. Induz a tensão de carga, controle a tensão por feedback e obtenha soldagem de alta qualidade.
2. Pré -aquecimento, modo de energia do Main Heat, pré -aquecimento antes da soldagem, para garantir a qualidade estável da soldagem.
3. Mantenha a continuidade da densidade de energia, reduza o tempo de soldagem e reduza a deformação e a cor do metal base.
(Tempo de soldagem controlado em microssegundos, modo de saída contínua)
4. Fácil de alterar de corrente baixa para alta corrente, adequada para soldagem de precisão.
5. Os limites superior e inferior da corrente podem ser definidos para simplesmente julgar se a qualidade da soldagem é boa ou não, o que é adequado para a plataforma de automação de soldagem.
6. Pode corresponder a uma variedade de soldadores à vista.
7. Pode armazenar dezenas de processos de produtos de bateria diferentes, trocando de produtos sem parâmetros de redefinição. |
Especificação |
Modelo No. |
ACEY-S200A |
Viagem do eixo Y. |
500mm (personalizável) |
Viagem do eixo x |
400mm (personalizável) |
Velocidade máxima de soldagem à vista |
0,5s/ponto (1 hora cerca de 1800 pcs18650 células) |
Velocidade do acionamento do motor |
- |
600 mm/s
|
Ângulo de rotação
|
Núcleos elétricos máximos de carga
|
X direção: 26; |
Y Direção: 26
|
Armazenamento de grupo de arquivos capaz
|
100 grupos
|
Sistema operacional
|
interface do sistema incorporado
|
Modo de transmissão
|
Parafuso de precisão de Taiwan com trilho de guia
|
Modo de direção
|
Motor de servo de passo
|
Repita a precisão do posicionamento
|
± 0,02 mm
|
Dimensões
|
L: 900mm, W: 900mm, H: 1650mm
|
Poder
|
2000W
|
Peso da máquina
|
150 kg
|
Peso máximo de eixo y
|
30 kg
|
Fonte de alimentação de entrada
|
AC 220V/50Hz de fase monofásica
