Linha de montagem de bateria prismática de lítio prismático

Automático PRI Smatic Linha de montagem de bateria de lítio

Função do projeto o Verview e composição:

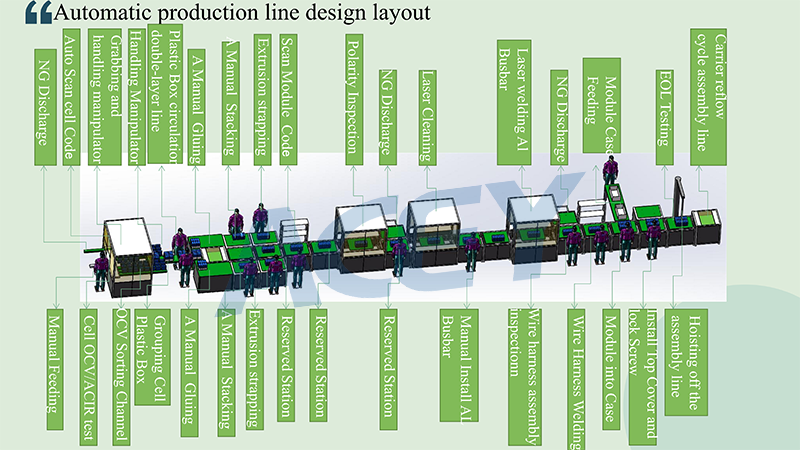

O projeto ACEY-XM230420 é baseado nos requisitos do processo de produção do cliente e no layout de workshop, com a linha de produção automática de pacote de armazenamento de energia de lítio quadrada combinada de lítio, a estrutura de design dessa linha é razoável e compatível e é adequada para baterias de tamanhos diferentes e produção de módulos de especificações;

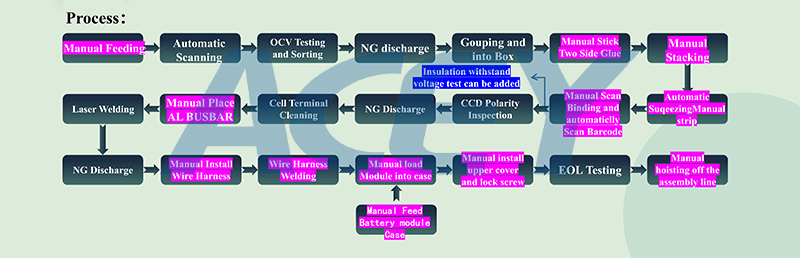

O plano do projeto é desenvolvido e projetado independentemente por nossa equipe, processado e montado, encomendado e treinado para o serviço pós-venda. Toda a linha adota um design modular e consiste nas seguintes áreas funcionais-alimentação e triagem, colagem de molduras montadas, empilhamento manual, extrusão e ligação, código de varredura de ligação, detecção de polaridade, limpeza de pólo, colocação de barra de conexão, soldagem da linha de aquisição, soldagem da linha de aquisição, liquidação de folha, teste de barra de fixação, teste de barra de conexão, barra de barreira de barreira de barreira, soldagem da linha de aquisição, ladeira de fixação, teste de folha de tampa, teste de barra dupla, corrente de barra de barra de conexão. As estações de trabalho para sua taxa de rendimento, seus requisitos para materiais de entrada: para que os materiais de nidificação do módulo (placas finais, suportes, fita adesiva, baterias etc.) sejam garantidos para exigir consistência. :

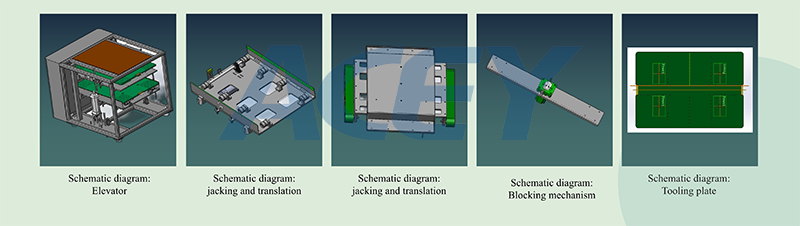

M Echenism Funções de módulo - ferramentas de corpo de corrente de velocidade dupla

Funções principais

de

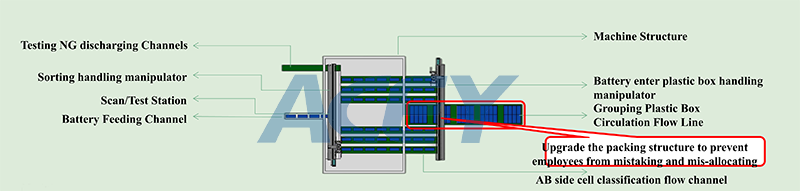

t o Funções do módulo de mecanismo - Teste de OCV classificação

Mod

ule Função Introdução: Este módulo usa principalmente instrumentos de teste de alta precisão para concluir a classificação e o registro de dados do teste de resistência interna de tensão da célula da concha quadrada através da colheita e carregamento manual, a correia transporta as baterias para a área a ser testada. :

Primeiro, um leitor de código de identificação de alta definição lê o código de identidade da bateria e, em seguida, completa o teste OCV e corresponde aos dados com o código da bateria para salvar ou transmitir.

O valor do teste está dentro do alcance que as baterias são captadas pelo manipulador e transportadas para diferentes engrenagens para fluir.

Se o teste exceder o valor definido, eles serão movidos para o canal NG.

Quando o canal OK estiver cheio de 8 baterias, elas serão carregadas na caixa de tampão pelo manipulador e o transportador de correia será enviado ao adesivo.

Posição de empilhamento para concluir o próximo processo

Funcional

Célula prismática (faixa de largura: 168-200/altura da altura: 204-230/espessura: 70-90) Principais partes desta máquina: Testador de alta precisão

Introdução íon

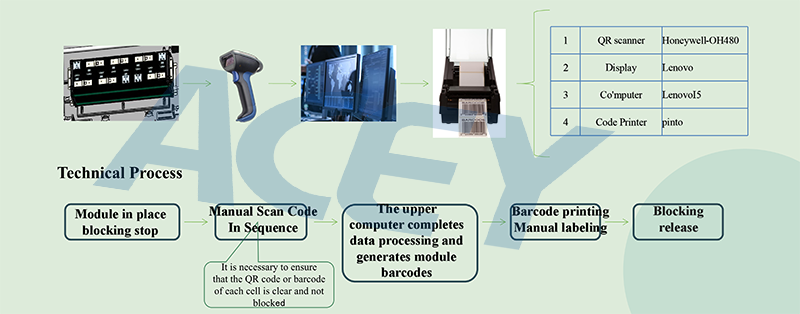

para o mecanismo funções do módulo de digitalização Código de ligação e impressão de código de barras

Principal functio ns

do equipamento:

Este módulo realiza principalmente a varredura de código de módulos de bateria empilhados e embaçados, que estão associados e gerados códigos de módulo correspondentes através do processamento de computador. A estação é operada principalmente por uma combinação de manual e equipamento. Introdução a Meu

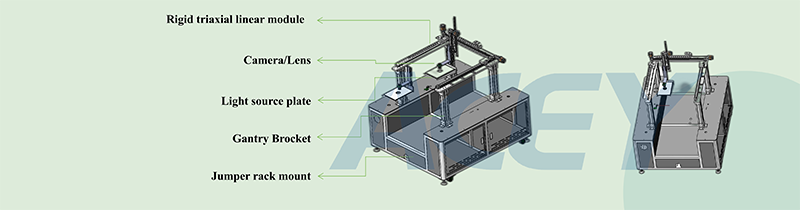

o equipamento:  O módulo da bateria A detecção de polaridade do CCD é principalmente aplicável à fadiga e a negligência do módulo da bateria durante o processo de empilhamento manual leva ao arranjo errado dos eletrodos positivos e negativos, o que causa um curto-circuito do módulo, que traz riscos de segurança desnecessários e perdas econômicas; O equipamento nesta seção que os pontos de características da marca dos pólos de células são identificados tirando fotos com a câmera A, e o software visual calcula e compara se o arranjo de empilhamento está errado.

Quando a detecção desencadeia um alarme de erro de arranjo, a liberação é confirmada manualmente no local e descarregada com uma nota ruim.

Equipme

nt

vantagem:

A inspeção visual do trabalho repetitivo pode efetivamente evitar a ocorrência e a saída de defeitos causados ​​pela fadiga e negligência do pessoal e descarregá -los a tempo antes de reduzir o custo do custo após a soldagem após a soldagem após a soldagem após a soldagem após a soldagem após a soldagem

Introdução a

M

Echenism

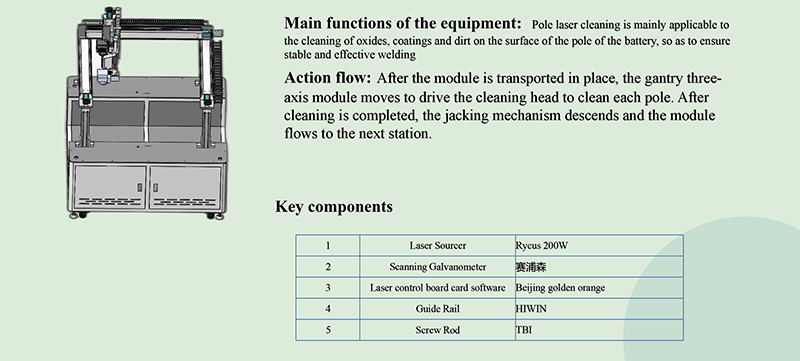

Funções do módulo - limpeza positiva e negativa do laser

Introdução

Indicadores: 1) espessura de soldagem 0,5-3mm (ajustável); 2) faixa de viagem: 800*400*300mm; 3) velocidade de soldagem: 10 mm/s (ajustável); 4) Tipo de laser: contínuo;
