Introdução

Este equipamento é composto principalmente por um computador, uma interface de comunicação e um gabinete de detecção de bateria.

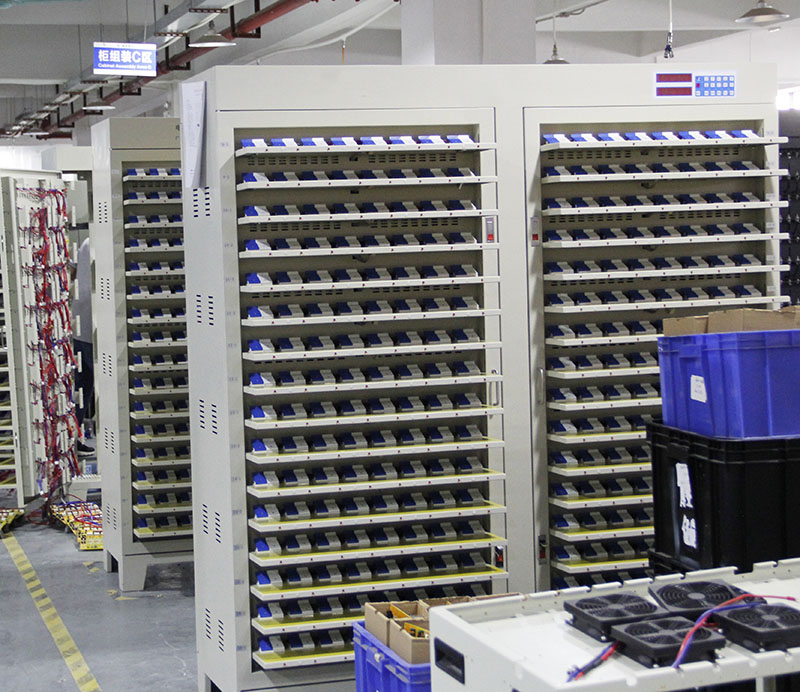

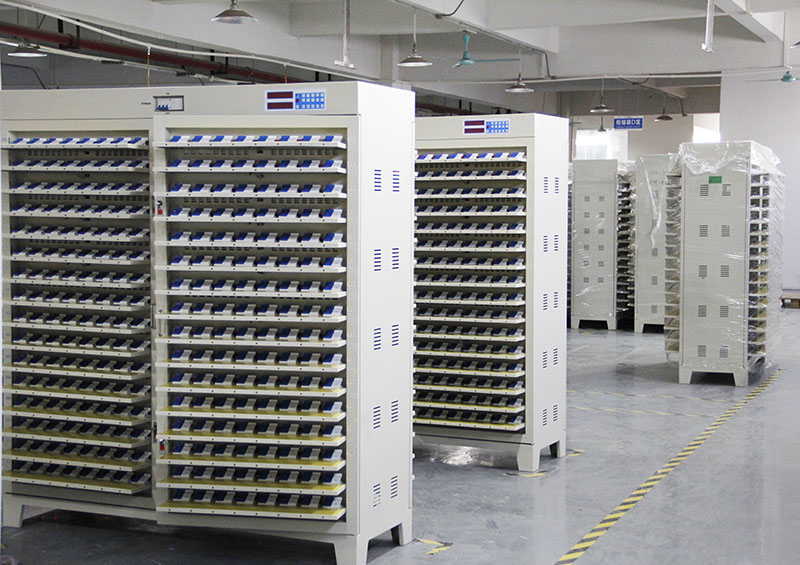

O gabinete de teste da bateria é composto de uma placa, incluindo acessórios e acessórios, uma fonte de tensão de corrente constante e constante, um circuito de controle de registro, um circuito de amostragem, um microcomputador de chip único e um painel de controle.

Características

1. Cada dispositivo pode executar testes de corrente de corrente e tensão constante e constante e constantes de descarga de corrente em 512 baterias que atendem à faixa de tensão.

2. A fonte de alimentação de tensão constante patenteada por corrente patenteada é adotada e a mudança da corrente constante para a tensão constante não tem impacto, o que é especialmente adequado para os requisitos de carregamento das baterias de íons de lítio.

3. O equipamento adota o computador de chip único AVR como centro de controle e, com o circuito de amostragem periférico, pode ser controlado pelo computador de nível superior.

Quando está conectado ao computador, ele pode salvar as curvas completas de carga e descarga de todos os canais, ou pode ser separado do computador de nível superior e operado através do painel de controle.

Carregamento de tensão de corrente constante e constante, teste de descarga de corrente constante, classificação por tempo, etc.

4. Cada bateria possui uma fonte de tensão de corrente constante e constante independente, que é independente e não se afeta.

5. A tensão de cada bateria é detectada em tempo real.

Ao carregar, é carregado pela primeira vez de corrente constante.

Quando a tensão da bateria atingir o valor definido, ele mudará suavemente para o carregamento constante de tensão.

Quando o tempo definido ou a condição de terminação atual é atendida, o carregamento termina.

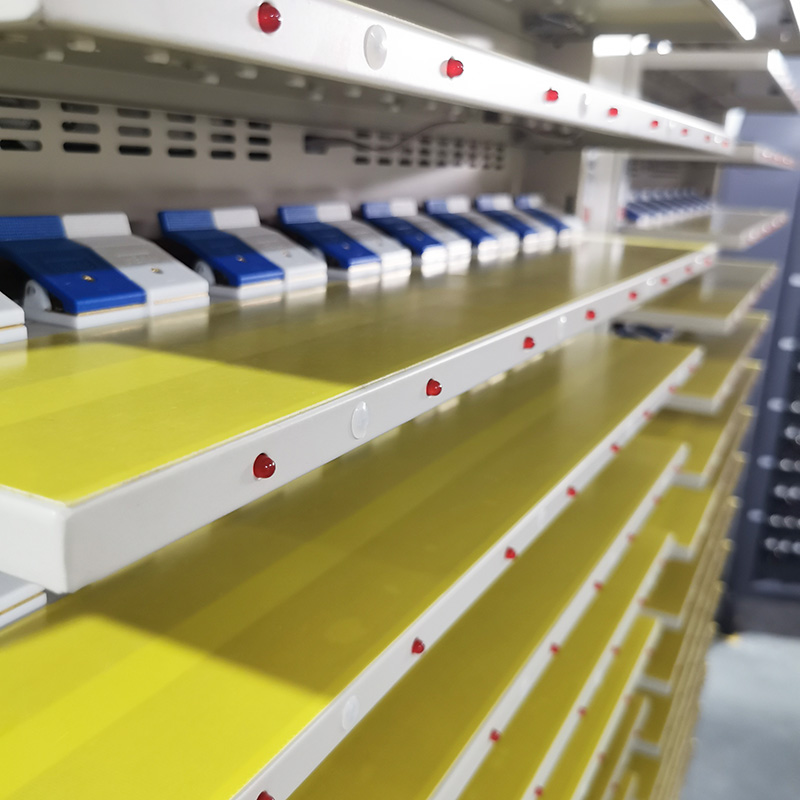

Na descarga de corrente constante, quando a tensão da bateria é menor que o valor definido, a descarga termina e o indicador da bateria correspondente acende.

6. Com a função de proteção de falha de energia, ela pode continuar funcionando após a conexão do fluxo de trabalho original.

7. O tubo de potência adota 50N06, adequado para baterias que requerem menor tensão de descarga, como baterias de fosfato de ferro de lítio.

8. O computador superior pode definir 32 parâmetros de etapas e 256 ciclos, e cada computador superior pode ser conectado a 1-10 conjuntos de sistemas de computador de chip único (10 conjuntos ou menos são recomendados).

9. Suportando funções de software.

a) A interface de operação gráfica é usada para exibir a tensão, corrente, tempo, capacidade e outros dados de cada bateria, e o status de trabalho correspondente e as condições anormais são exibidas em várias cores;

b) qualquer indicação da capacidade da bateria do segmento (até 100 segmentos);

c) Os pontos de dados podem ser registrados de acordo com as condições de mudança de tensão, corrente e tempo para formar dados completos da curva de carregamento e descarga.

O intervalo de tempo dos pontos de dados da curva é inferior a 4 segundos

d) várias condições (capacidade, tempo, tensão de circuito aberto, plataforma de descarga, etc.) para função de classificação de bateria;

e) cálculo automático da taxa de carregamento de corrente constante, perda de capacidade, eficiência de descarga, tensão média, tensão mediana e outros dados;

f) configuração da autoridade do operador, operação hierárquica;

g) pode exibir diagrama de curva de carga e descarga e diagrama de ciclo;

Parâmetro

Número do canal do dispositivo: 512 canais (controle único da CPU)

Faixa de corrente constante: 0,03 ~ 6a, resolução 1MA

Precisão de medição atual: ± 0,1%FS

Amostragem de precisão de corrente: ± 0,1%FS

Faixa de medição de tensão: 0 ~ 5V, Resolução 1MV

Precisão de medição de tensão: ± 0,1%FS

Faixa de tensão de carga e descarga: Carga: 0 ~ 4,5V, descarga: 4,5 ~ 2V

Faixa de configuração de tensão constante: 3 ~ 4,5V

Precisão da configuração de pressão constante: ± 0,1%FS
